Kako smanjiti napon sa 12v na 5v

[Dalmatinac]

Da li ima neko da moze da mi kaze kako da smanjim napon sa 12[V] na 5[V]. Pokusao sam sa naposnkim regulatorom 7805, pa sam uvezao paralelno par komada, medjutim kad su 2 greju se, kad ih je vise, jedan se greje ostali mlaki a to mi ne odgovara nikako. Struja koja treba da prodje kroz kolo je 5-7[A]

[911s [SK]]

78xx kola su za struju od jednog ampera. Vezivanjem više njih paralelno ćeš dobiti da ti struja najvećim delom prodje kroz onaj jedan koji, igrom slučaja, ima makar i mikronski manju linijsku otpornost od ostalih. Za toliku struju moraš napraviti ozbiljniji stabilizator napona i to tako da može izdržati bar 30% veću, znači za 10 ampera. U tom slučaju će ti trebati i ozbiljno hladjenje i ceo stabilizator neće biti kompaktan. Može, ali to je onda svičersko napajanje koje i košta puno.

[BojanM]

Pretpostavljam da pričaš o jednosmernoj struji... na primer https://www.kupindo.com/Elektronika/202 ... nverter-8A

Ili ako ti treba još jače: https://www.kupindo.com/Elektronika/165 ... -%E2%99%A6

[Dalmatinac]

E bas tako nesto trazim. Ne znam koliko ce se ovo grejati, videcemo. Hvala

Ima i jeftnije Ali mama

http://www.aliexpress.com/item/New-300W ... eb201560_7

[jEZDIn]

Evo jedno diy rešenje:
http://electronics.stackexchange.com/qu ... nt-circuit

nije baš praktično ali je jeftino.



Od komponenati koje ti trebaju su 7805, 1N4001, BD911 i neki hladnjak od procesora sa starog kompa sa ventilatorom (poželjno).
Za izlazni tranzistor preporučujem BD911 (kućište TO220) jer se jednostavno montira na hladnjak.
Stabilizator napona 7805 i tranzistor BD911 sa izolatorima montirati na hladnjak procesora sa strane koja naleže na procesor..

Mana celog ovog sklopa je u tome da pri struji od 7A (koliko si naveo) disipacija toplote na tranzistoru BD911 je oko 50W. To je ozbiljno grejanje za koje mislim da će navedeni hladnjak uspešno obavljati svoj posao.

[nikola_focus]

Evo ja imam neki Thermaltake bakarni kuler sa necujnim ventilatorom, i dao bih ga za male novce

[Rankofocus]

Taj kineski ne moze izdrzat vise od 7A mada pise 12 i nema nikakvu zastitu kad crkne spali sve !
Ovaj drugi ima da se usija na 3A i da crkne takodjer bez ikakve zastite

Da bi se detaljnije upustili u analizu moras napisati za sta ti treba , kao i karakteristike uredjaja koji hoces da napajas

[mbole]

A da ti lepo kupis jedan 12->220 i jos jedan mali switcher 220->5

[Dalmatinac]

Hocu da napajam tablet direktno sa akumulatora, dakle umesto baterije tableta vezem akumulator.
Sa 7805 ne ide nikako, pokusao sam i napisao sam u prvom postu.
Sto se tice zastite, ugradicu relej koji ce ukljucivati kolo samo kada je dat kontakt. A pre kola cu staviti i osigurac.
Ne znam koliko ampera moze tablet da povuce, ali znam da mi se npr galaxy 10.1 prazni na punjacu od 3.1 A lagano, a kad stavim pozadinsko na max, prazni ga skoro kao i da nije na punjacu.

A da ti lepo kupis jedan 12->220 i jos jedan mali switcher 220->5

Time apsolutno nista ne dobijam. 5[V] i 1.5 [A] mogu da imam i sada.

[Rankofocus]

Kupis ovo http://www.polovniautomobili.com/auto-o ... ona-24-12v
posaljes meni ja ti prepravim i imas spravu
pogledaj ima to i jeftinije da se nadje

[Dalmatinac]

Narucio sam vec sa Aliexpress-a. Kazu u komentarima proizvodima da dobijaju 8-9A sto je verovatno dovoljno za jedan tablet. Ako ne bude radilo, cucemo se

[911s [SK]]

Nije problem dobiti toliku struju, problem je napraviti stabilizator kome neće biti potrebno hladjenje pri tolikoj struji.
Relej i osigurač nisu nikakva zaštita, prava zaštita neće nikada dozvoliti da, u slučaju havarije, se ulazni napon nesmanjen javi i na izlazu.

[Dalmatinac]

Jeste zastita u smislu ako dodje do kratkog spoja, a relej omogucava da kolo radi dok je neko u kolima da ne bi doslo do samozapaljenja

[911s [SK]]

Ako dodje do kratkog spoja, izgoreće sve mnogo pre osigurača. Deseti delovi sekunde su u pitanju. Neće izbiti šumski požar, ali za ispuštanje belog dima je dovoljno. Nemoj se nikad pouzdati u osigurače, jer oni su strujna zaštita, plus oni imaju svoje vreme reagovanja, koje je desetinama puta duže nego što je potrebno finoj elektronici da pregori. Čuveni slučajevi udaranja groma u banderu i televizori čije štampane ploče bivaju ugljenisane, a osigurači od nekoliko A kroz koje je strujni udar reda veličine stotine A prošao - nepregoreli.

[Dalmatinac]

Pa dobro, sta predlazes? Nasao sam zastitu od veceg napona prosto kolo

[911s [SK]]

Može, daj šemu.

[Dalmatinac]

https://www.maximintegrated.com/en/app- ... vp/id/5026

[Rankofocus]

O cemu vi pricate ,. kakav grom bre' u sred forda hehehe
Nadjes ic koji radi pwm i da na njega mozes kompenzovat strujno ogranicenje ,.,. ako sve uradis kako treba, nema problema
HA, sad vidim ispod ti pise programiranje eto sad budi baja i napucaj neki mikrokontroler za upravljanje sklopom

Ja sam ti tamo gore nasao kompromis ,
-moze se napraviti cudo od napajanja ali to definitivno nije cilj zbog visoke cene kao kvaliteta delova tako i vreme razvoja i ispitivanja.

iz prakse uzmes neko fabricko napajanje koje poznajes da je ok i prepravis ga za-sta ti treba i vozi misko

[mbole]

A da ti lepo kupis jedan 12->220 i jos jedan mali switcher 220->5

Time apsolutno nista ne dobijam. 5[V] i 1.5 [A] mogu da imam i sada.

Sad... "mali" je rastegljiv pojam
5V-5A
http://www.mikroprinc.com/proizvodi/izv ... /index.php
5V-10A
http://www.mikroprinc.com/proizvodi/izv ... /index.php

[Dalmatinac]

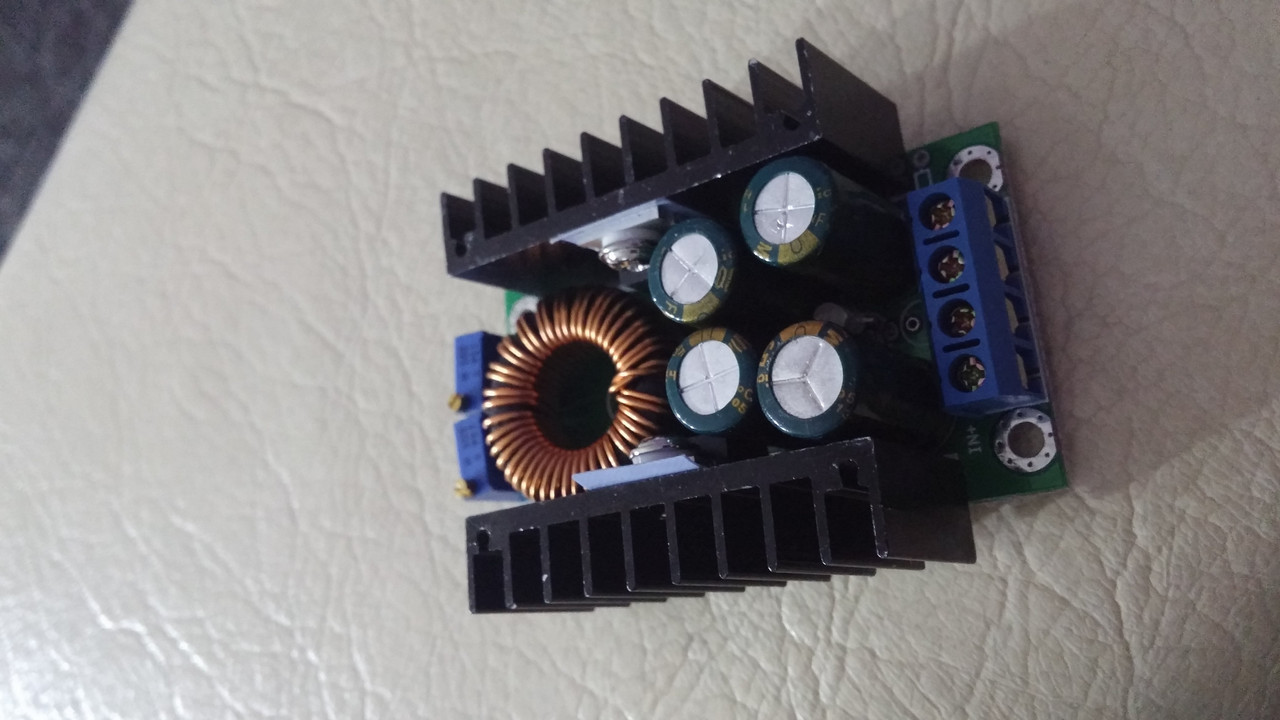

Stgao kinez

[Dalmatinac]

Koja od komponenti moze da ode ako se obrne polaritet?

[BojanM]

Jesi li uspeo da spržiš ispravljač?

Najpre bih rekao integralac, mada ne mora da znači.

[Dalmatinac]

Nemam pojma sta sam uspeo ni sta se desava. Kuci sam 2 dana testirao i bilo sve ok.
Porucio sam jos 2 pre neki dan tako da me bas briga ali, daje ovaj regulator napon, ali kad ga opteretim padne napon. A drugi tablet puni regularno bez pada napona. Tacno da poludis. Znaci bukvalno cim ga spojim na mesto gde je ranije bila baterija odma padne napon, a ako na to isto mesto spojim bateriju nista se ne desi... Mozda je tablet riknuo, nece da se ukljuci ni na bateriju.

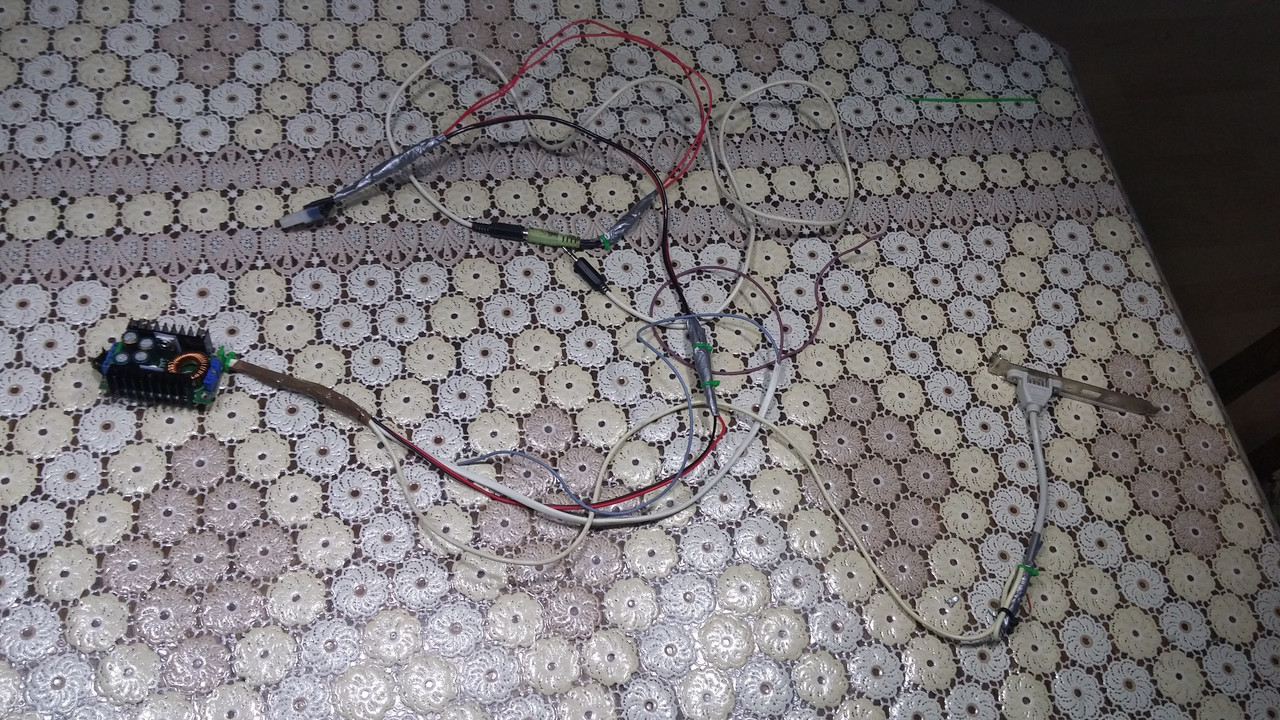

A bas sam spremio instalaciju par ekselans
2 dana testiran i konverter je bio hladan kao spricer.

[BojanM]

Što bi rekla braća Ameri: woah, dude... možda grešim, ali mi se čini da ne možeš taj ispravljač samo prosto da spojiš na mesto za bateriju i da očekuješ da to radi. Baterija ima u sebi elektroniku za uravnoteženo punjenje ćelija i još par džidžabidža bitnih za njeno ispravno funkcionisanje. Struju možeš eventualno da nakačiš na USB priključak (ili naponski džek, ako postoji odvojen, mada najčešće ne postoji) pa da tablet bude u režimu permanentnog punjenja.

[Dalmatinac]

Ma jok, ova nema gotovo nista, i kazem ti radilo je tako danima bez i jednog problema. Postavio sam sve na nax i ukljucio sve potrosace i max ga opteretio a ni konverter ni tablet se nisu grejali.
Ta elektronika, sto je na bat sluzi uglavnom za to da se baterija ne prepuni
