Redosled zica komande na volanu

[Daniel]

Da li moze neko da mi izvuce semu redosleda zica na komandama za volan ford focus mk1 2002.

Potrebne su mi neke 2 zice za povezivanje na eonon a na konektoru ima ako me secanje dobro sluzi 5

[M.M.L.]

Ovo?

http://prntscr.com/5si8zz

http://prntscr.com/5si9fa

To je za Mk1, pre restilizacije.

[Daniel]

Pojima neman.. Moj je restyle

[M.M.L.]

Isti je konektor i za mk1 i za mk1.5.

[Daniel]

Moracu skontati, kao da sam izbrojao 5zica kod mene na konektoru

[M.M.L.]

Mozda si gledao neki drugi konektor. Ovaj konektor je C437 http://prntscr.com/5sj9jp

[Daniel]

gledao sam konektor koji se steka u radio..

[M.M.L.]

Aha. Iz nekog razloga ja sam mislio na ovaj kod volana. Poslacu ti sutra ako me neko ne preduhitri, nisam pri kompu

[BojanM]

Na strani radija treba da je konektor sa pet povezanih žica, ali 15 pinova.

Spoiler

Show

Za Eonon ti trebaju žice sa pinova 11 i 12, kao na šemi koju je postavio M.M.L. i u suštini ne bi trebalo da bude bitno koja se gde povezuje (daljinski upravljač nije "osetljiv" na polaritet).

[Daniel]

e to mi je trebalo.

Sto se tice polariteta, rece mi macan da je bas to bio problem kod Bokija, da su morali da okrenu polaritet

[BojanM]

Na šemi ručice nema nikakve diode niti bilo čega što bi trebalo da pravi taj problem, tako da gajim osnovanu sumnju da oni nisu koristili adekvatne količine kvalitetnog sredstva za unutrašnju dezinfekciju.

[Daniel]

Probao danas da samo privezem zice i nisu radile komande. Da li sigurno pin 11 i 12 treba da se veze, sta rade ostale 3 zice?

[BokiRS]

Kada povezes zice, morqs da udjes u podesavanja na eononu i da "dodelis" funkciju dugmetu.

[Daniel]

usao i resetovao sve komande, onda sam otisao i tapnuo npr. na vol + i na komandama pritisnuo vol + i nije reagovalo, il ne znam da podesim il sam lose vezao.. no kad dodje vreme za kompletno ubacivanje eonona ( za par dana) onda cu probati ponovo.. ako ni tad ne radi onda ne znam.. moracu do marka

[BojanM]

Uhvati unimer i proveri, za svako pritisnuto dugme ručica treba da ti daje različit otpor (manji nego u "praznom hodu"). Bilo je i negde na forumu tačnih vrednosti. Ako nemaš provodljivost kad ništa nije pritisnuto, znači da imaš neku muku sa instalacijom.

Preostale žice možeš da ignorišeš za ove potrebe (jedna je masa, druga je signal sa PCM, da imaš automatik bila bi tu jedna žica sa birača, itd itd... generalno nemaju veze sa daljincem).

[Daniel]

Hmm, nisam merio otpor, komande rade, tako da verujem da nemam problema sa instalacijom ( rade na starom uredjaju) sad cu videti ovde da resim to cim ugradim..

[BojanM]

Ma OK, verujem da komande rade (kontam da si ih koristio na starom radiju), nego vidi to kako si izvlačio te dve žice i spajao ih na Eonon, može tu da bude problem.

[Daniel]

Ma tu je problem. Premerio unimerom rade. Nisam sekao kablove nego sam onako mm skinuo izolacije pa samo za probu oko njega zavrnuo kabel. Kontam da zato nije ni radilo... Ebacu mu kevu, presecu kabel i tako vezati..

[macaneli]

Kod Gagija je isto zezalo pa su na kraju namestili

[Daniel]

Moze li neko da mi izvadi semu iz auto data kako idu kablovi od komandi do volana. Dopisujem se sa podrskom iz eonona pa su me pitali svasta nesto

1. "Please tell us whether your car comes with canbus."
Ako dobro znam, auto nema cunbus

i dobio sam ovo objasnjenje ako nije:

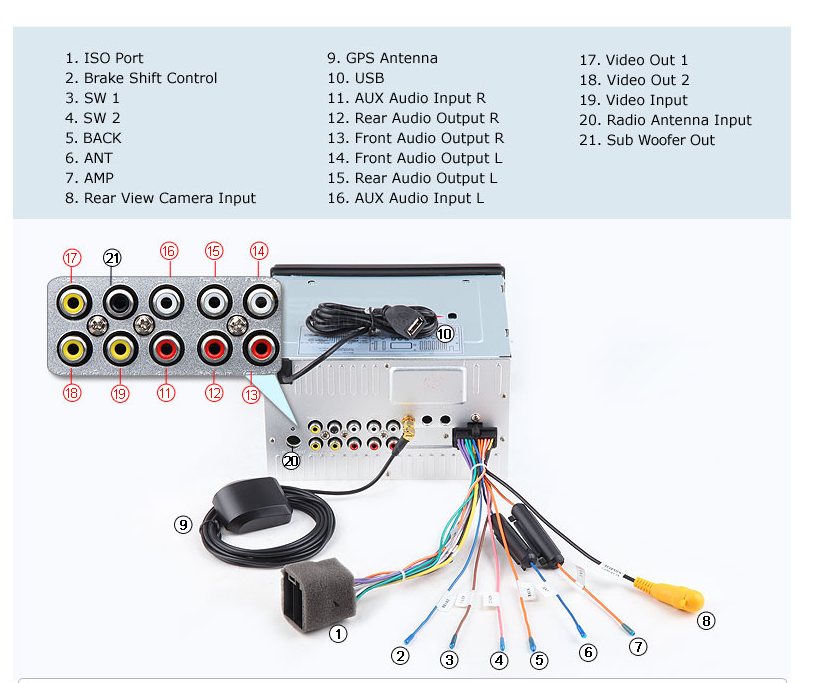

And you tell us there are only two cables of your remote control, then you just need to connect SW1 and GND of EONON head unit to the two wire of your steering wheel control.

Sad ako sam ih dobro razumeo, SW2 ostaje da visi, GND je povezan preko ISO konektora i ispadne da treba samo SW1 da vezem


Malo mi nema logike al ajd pa ako moze neko neka okaci semu da prosledim kinezima

[Daniel]

Ok, ignore, sad skontah da je okaceno vec

[Nestorov Dusan]

Narode, gde mogu naci ovaj zuti originalni konektor za Focus 2002 ?

[Markedjani]

na bilo kom Fordovom otpadu gde imaju focusa mk1 u ponudi.

[Nestorov Dusan]

Gde ima fordovih otpada ?
Ne znam ni jedan.
Ima li negde u okolini Panceva, Smedereva ?

[Pančevac]

Imas par ljudi na forumu,koji rasturaju I prodaju delove za fokusa.Potrazi u podforumu ''mali oglasi-auto delovi''.
